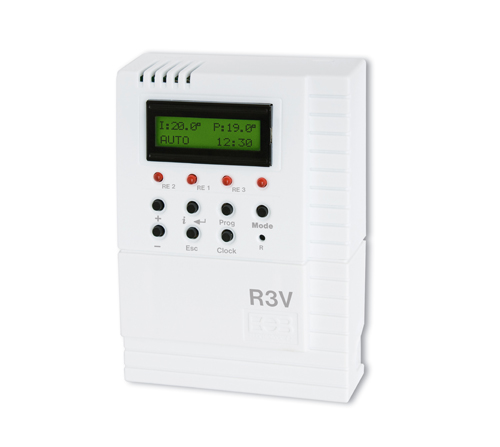

Regler von Dreiwege-/Vierwegeventilen R3V


Regler von Dreiwege-/Vierwegeventilen R3V mit der Wahl der Regelung nach dem verwendeten Heizungssystem.

145,90

Lieferzeit max. 10 Tage - Eillieferung max. 2 Tage*

Vergleichen

Eigenschaften vom R3V:

Die Regelung kann nach dem eingestellten Betrieb (Modus) durch die Eistellung von Konstanten dem bestimmten System angepasst werden.

Wird z. B. in folgenden Systemen benutzt:

  • System mit einem oder mehreren Kreisläufen (Heizkörper, Fußbodenheizung)
  • Entladung vom Akkubehälter
  • Kessel für feste Brennstoffe (Regelung im Hinblick auf die Temperatur vom Rückwärtsgang)
  • Überall, wenn ihre Heizung über keine Regelung nach Außentemperatur ermöglicht (witterungsgeführte Regelung)

Regelungsarten:

  • Regelung nach der Raumtemperatur (PI-Regelung)
  • witterungsgeführte Regelung in Verbindung mit Raumtemperaturregelung
  • witterungsgeführte Regelung nach Außentemperatursensor
  • Regelung nach der Temperatur hinter dem Ventil
  • Regelung nach der Temperatur am Rückwärtsgang

Vorteile von R3V:

  • 7 Wochenprogramme mit 6 Temperaturveränderungen am Tag
  • zweizeiliger alphanumerischer Bildschirm mit übersichtlicher Beschreibung und Funktionen
  • Modus – Wahl:   AUTO/ AUTO OFF/ MANU/ MANU OFF
  • Frostschutz
  • automatischer Schutz gegen Wasserstein
  • kurzfristige Temperaturänderung
  • Informationen über Temperatur von Sensoren, berechnete Temperatur am Ventil und Orientierungswert der Ventilposition in %
  • Einspeisung von der Quelle 5 V/DC, 500 m A
  • es können bis zu 4 Temperatursensoren angeschlossen werden, 2xCT01-10 k, 1xCT02-10k sind Bestandteil der Packung
  • bei der witterungsgeführten Regelung kann zusätzlich zum Vorlauf- und Rücklauffühler ein Thermostat zur Fernsteuerung angeschlossen werden
  • maximale Belastung von Ausgängen (Imax) beträgt 5 A
Artikelnummer: R3V Kategorie:
Speisung Universal / 5,0 V / 0.5 A, DC (AD05-DIN not included)
Thermostat Typ draht
Art der Steuerung PI-Regelung/OTC/durch Rücksendung W.
Messgenauigkeit 0,5 °C
Abmessungen (LxBxH) 80x110x31 mm
Schutzart IP20
Arbeitstemperatur 0 °C bis 40 °C
Schaltelement Triac
Output 0,5 A (nur für ohmsche und induktive Last)
Max. die Anzahl der Temperatursensoren 4 (Temperatursensoren / Thermostate)
Einstellbarer Temperaturbereich 2 °C bis 99 °C
Verbrauch 1 VA

Downloads

R3V Anleitung (1,55 MB)
R3V Zeichnung (1.012,46 kB)
R3V Konformitätserklärung (482,38 kB)
